CARRERA

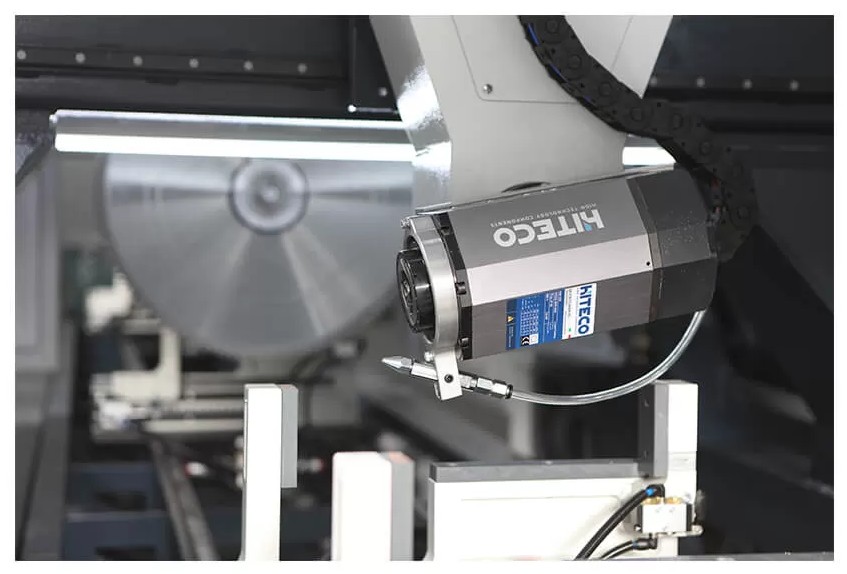

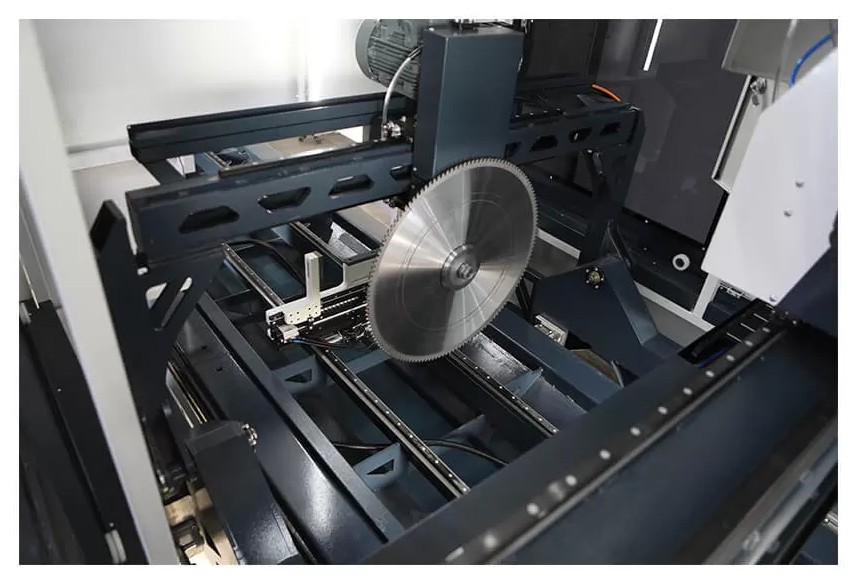

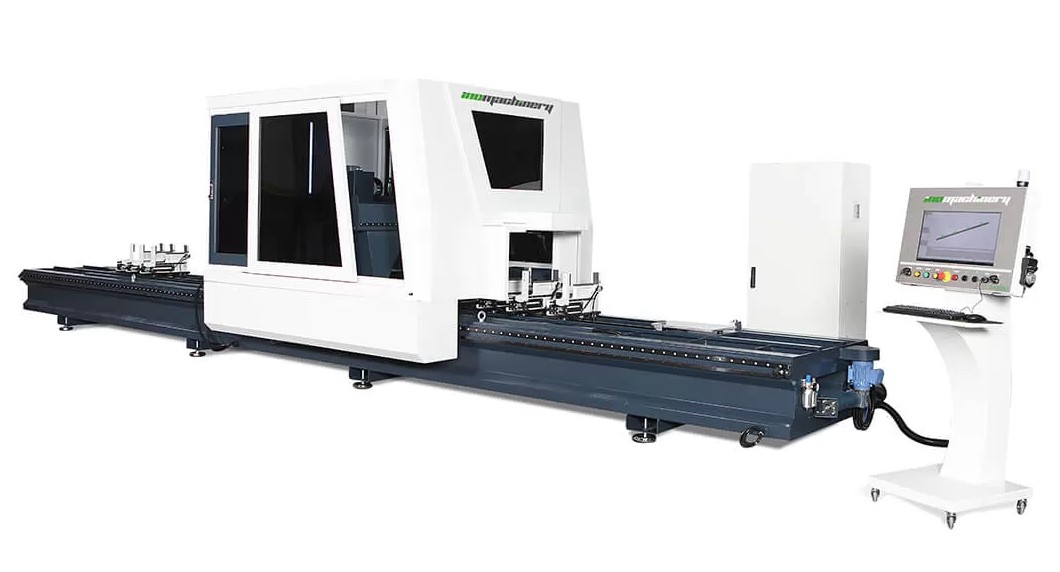

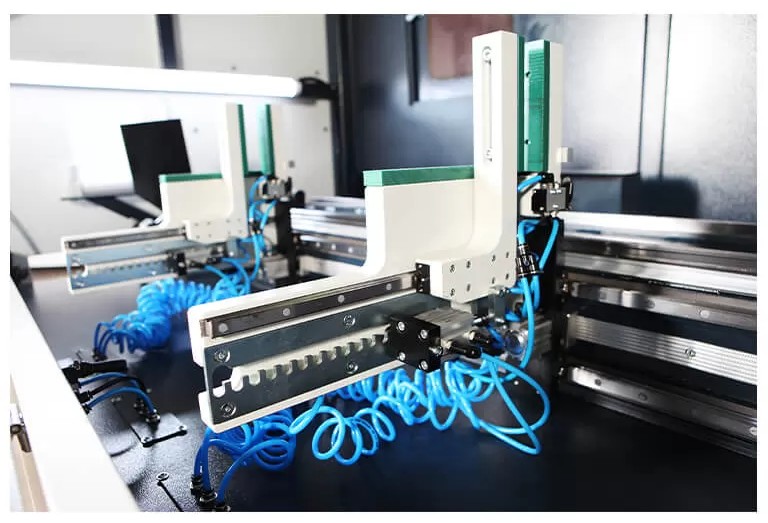

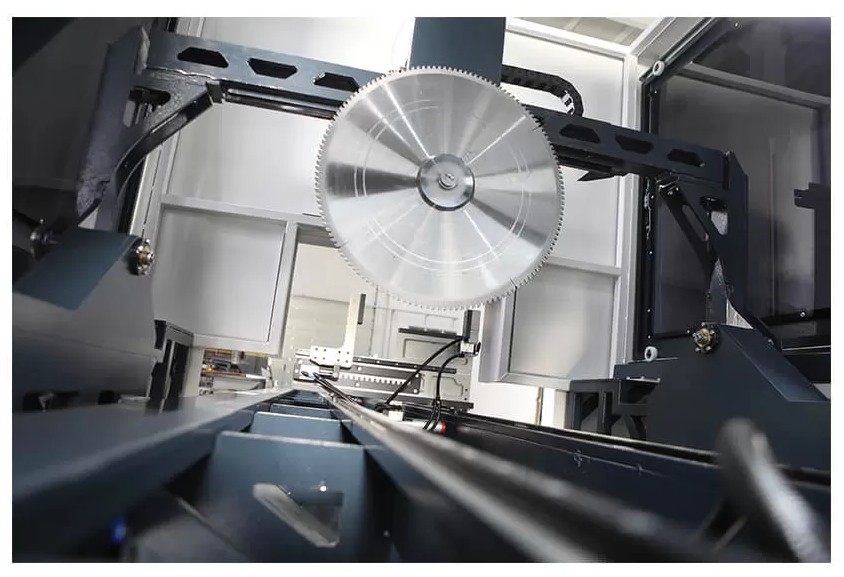

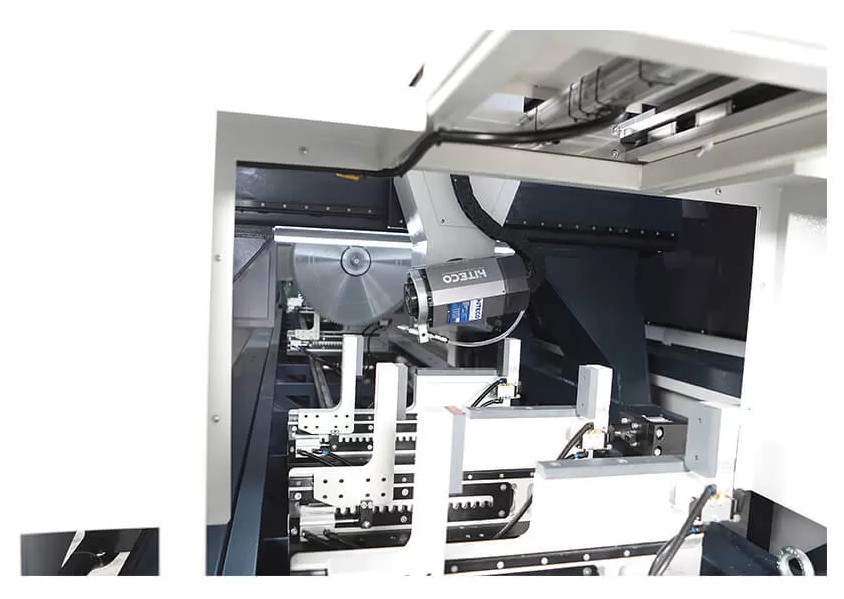

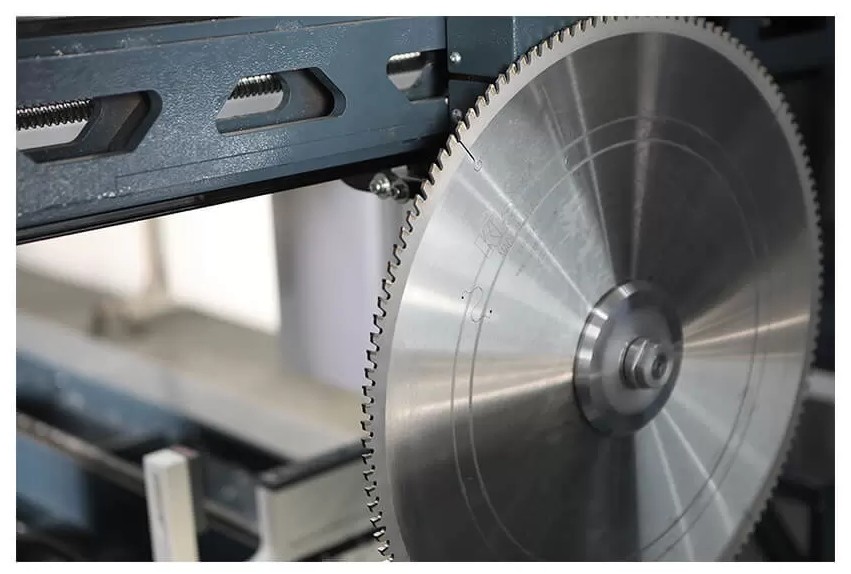

INO CARRERA este un centru de prelucrare și tăiere CNC cu 4 axe, tip portal, pentru prelucrarea și tăierea profilelor. Corpul mașinii, extra-ranforsat, de tip Maxi-Steel, are o rigiditate foarte mare si o capacitate în prelucrarea profilelor de până la 550 mm X 350 mm, cu o precizie de 0,1 mm / 1 metru și o viteză pe axa X de 80 mt./min. Cu corpul greu și puntea de prelucrare de tip portal, este posibilă prelucrarea celor mai grele profile din aluminiu, chiar și a profilelor din oțel dur și oțel inoxidabil. Unitatea de tăiere plasată în spatele punții poate tăia profilele automat la 90, 45 și 135 de grade, fără a muta profilele. Lama de ferăstrău se mișcă radial pentru a tăia profilele. Această mașină este concepută special pentru serii mari de ferestre glisante care au profile mari de tăiat. Menghinele sunt deplasate automat de portal, iar datele provin din software-ul de prelucrare a profilelor 3D CAD CAM, care generează coduri G din desenele profilelor. Toate datele profilului pot fi importate foarte ușor din fișiere dxf și dwg prin intermediul software-ului, iar operațiunile de prelucrare pot fi programate folosind macrocomenzile predefinite pentru găurire și frezare. Mașina are un ax de 7,5 kW și 24.000 rpm, cu viteză reglabilă pentru diferite grosimi de materiale. Axul de mare viteză se poate roti pe axa A între 0 și 180° în toate gradele intermediare. Toate axele sunt controlate de servomotoare fără perii și servodrive prin intermediul controlerului CNC. Controlerul CNC real colectează datele de procesare ale codurilor G din software-ul de prelucrare a profilelor 3D CAD-CAM, iar toate mișcările axelor sunt reglate foarte lin și controlate perfect. Lama de ferăstrău are un diametru de 600 mm, iar înclinarea sa la 45 și 135 de grade este menținută prin intermediul cilindrilor pneumatici. Opțional, este posibil ca toate gradele intermediare să fie controlate electronic independent de acționare. Magazia automata de schimbarea sculelor cu 10 poziții este plasata în interiorul mașinii, chiar lângă ax. Schimbătorul de scule se mișcă odată cu axul pentru a nu pierde timp în timpul schimbării sculelor. În interiorul magaziei schimbătorului de scule, este posibil să se amplaseze numeroase scule cu diametrul discului de până la 300 mm și lungimea cuțitelor de 200 mm. Acest set de scule gigantic ajută operatorul să rezolve foarte ușor multe probleme de prelucrare. Portsculele conice ISO 30 sunt standard, iar în cazul în care clientul are nevoie, este posibil și opțional să fie montat HSK F63. Tehnologia de măsurare a lungimii sculei este, de asemenea, amplasată în interiorul magaziei schimbătorului de scule, pentru a măsura sculele înainte de începerea prelucrării. Datorită transportorului cu role controlat de CNC pentru extragerea prafului cauzat de procedurile de prelucrare, toate așchiile sunt eliminate automat.
