XC2000
Cere ofertaeuro Cere ofertaeuro

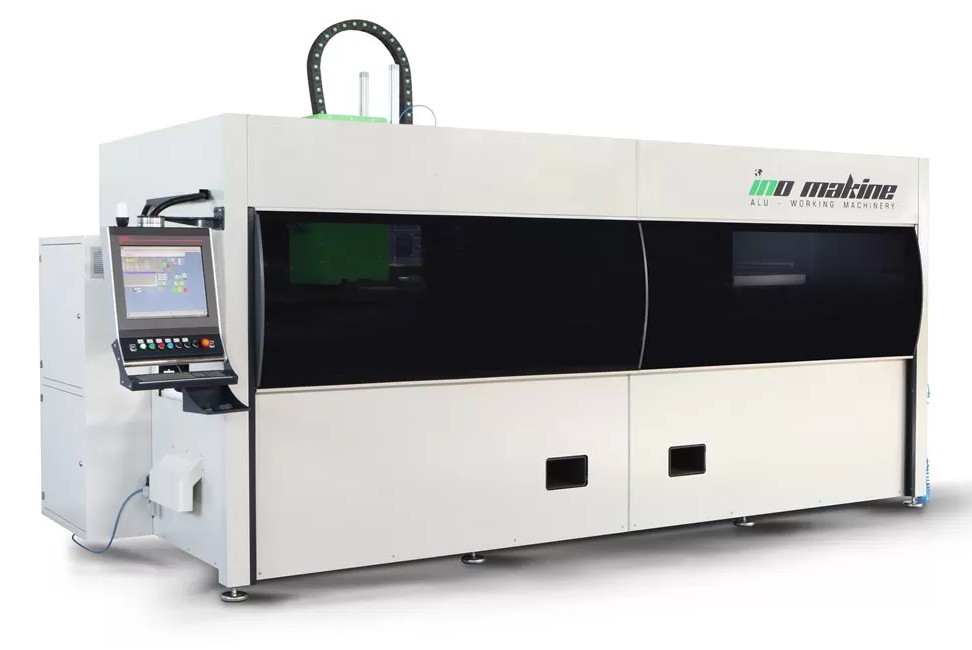

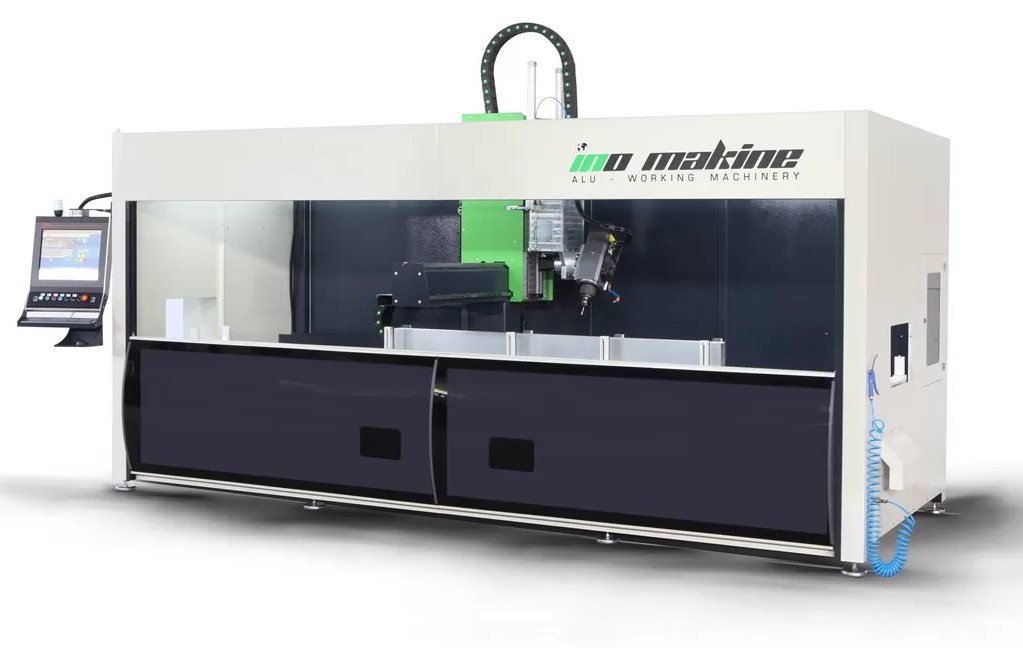

Centru de prelucrare compact cu 4 axe CNC pentru prelucrarea prin frezare a profilelor.
- General Details

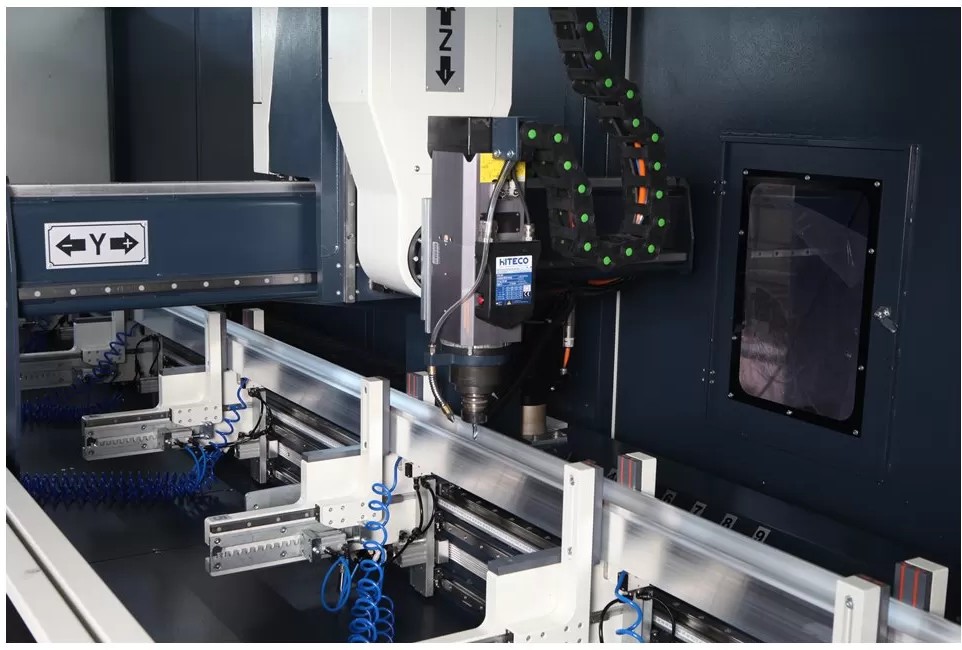

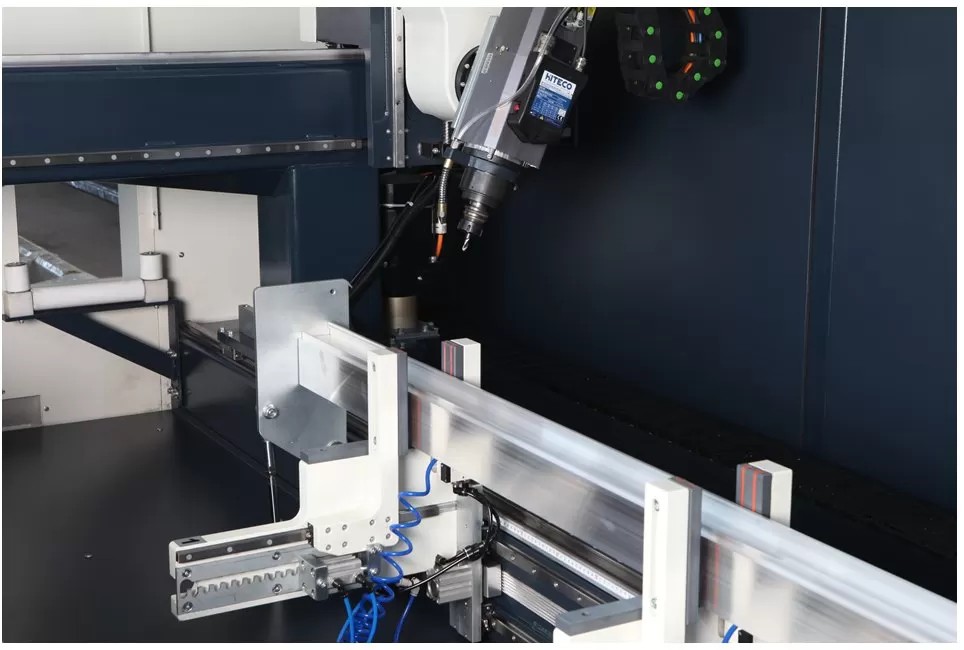

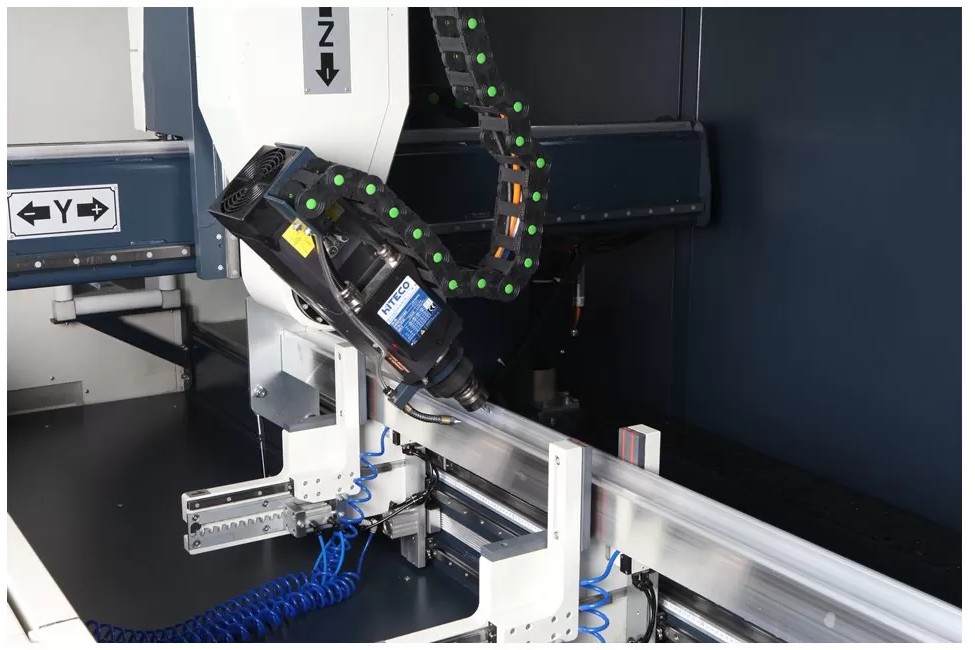

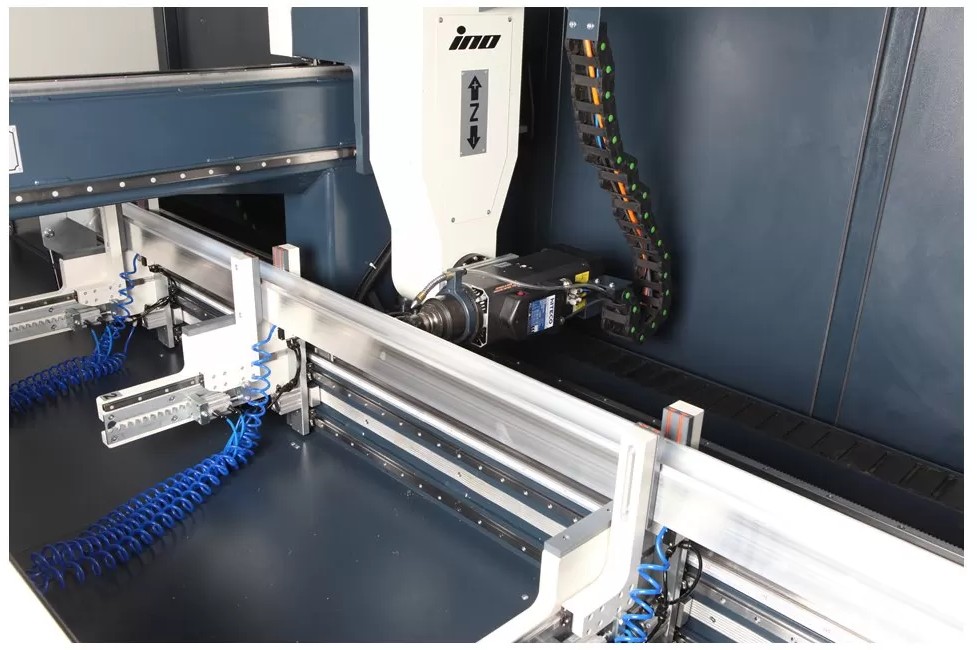

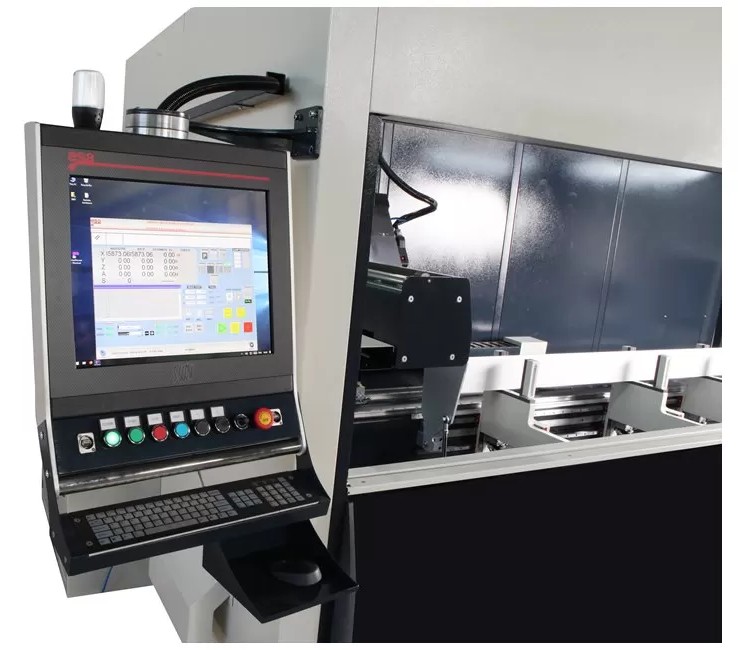

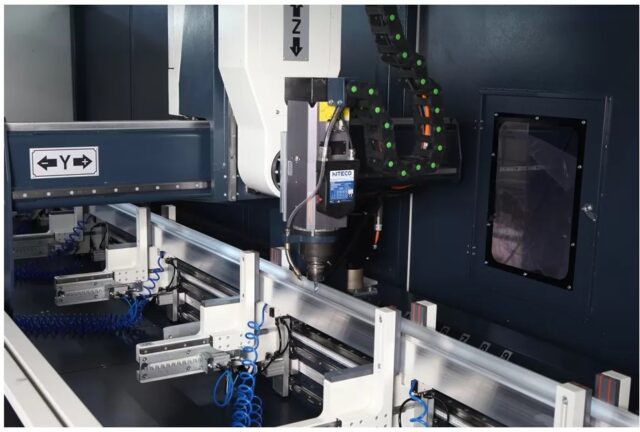

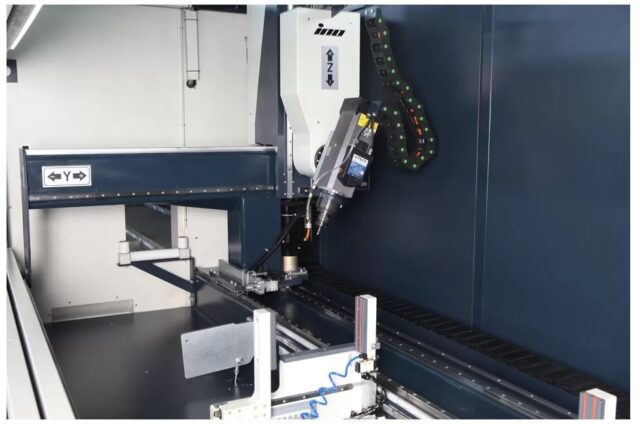

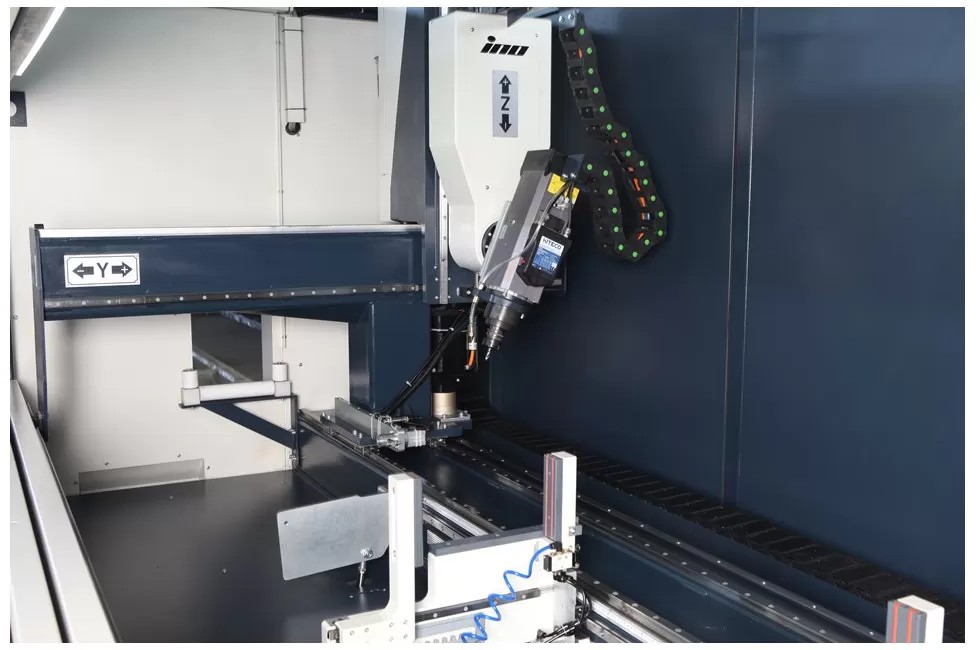

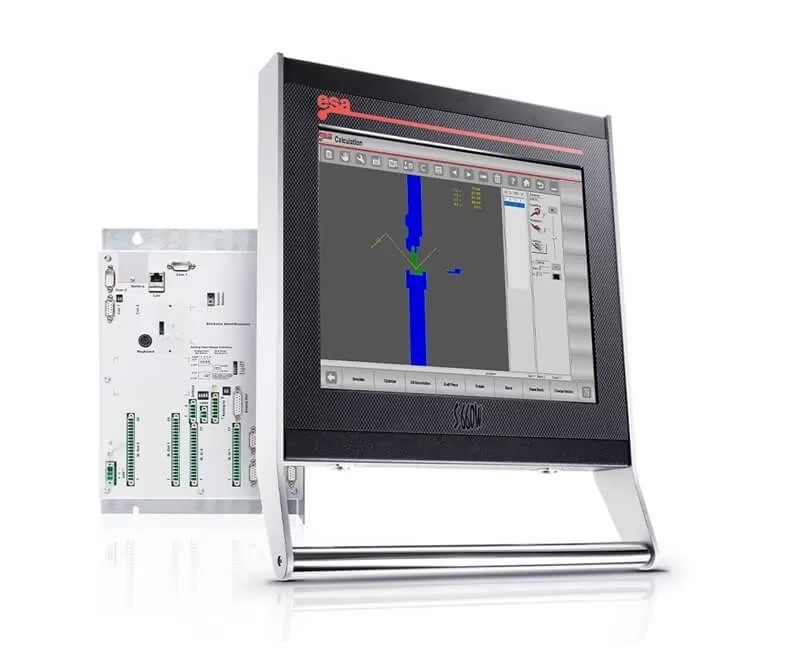

Este un centru de prelucrare a profilelor CNC cu un design compact, cu cap de prelucrare care se mișcă pe axele X-Y-Z-A. Unitatea principală este poziționată și prelucrează independent la orice unghi de la 0 la 180 de grade. Poate prelucra toate tipurile de profile, cum ar fi PVC, fier, oțel, cupru, în special aluminiu. Se utilizează diferite tipuri de freze în funcție de duritatea aliajului pe care îl procesează. Lucrează liber pe profile de aluminiu cu capul său de frezare rapid care se mișcă pe corpul de oțel echipat cu unitate de control CNC și servomotor și magazie de schimbare a sculelor cu 7 poziții. Punctul de referință pneumatic de la capul mașinii este îndepărtat automat și determină punctul zero al profilelor. Clemele pneumatice de prindere a profilelor sunt oferite standard în mașină în 4 bucăți. Locațiile clemelor pot fi determinate de pe ecranul software-ului de procesare a profilelor, precum și sistemul de menghină cu poziționare automată oferit ca opțiune, iar clemele pot fi poziționate de puntea de prelucrare. Capacul de protecție din fața cabinei se închide în timp ce profilele sunt prelucrate, iar când procesul este finalizat, se deschide automat și informează operatorul.
- Techical Info

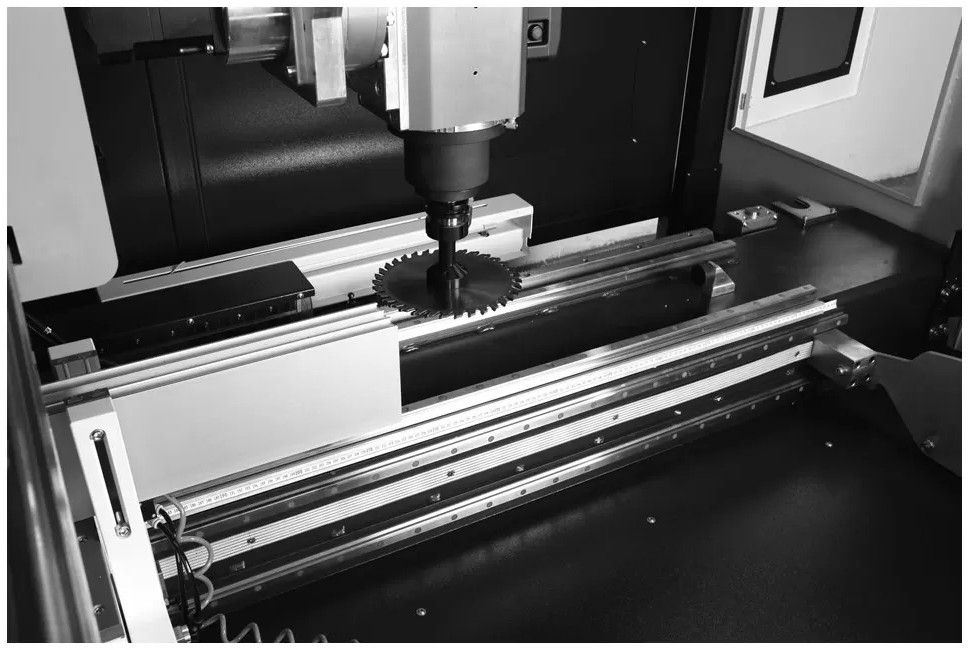

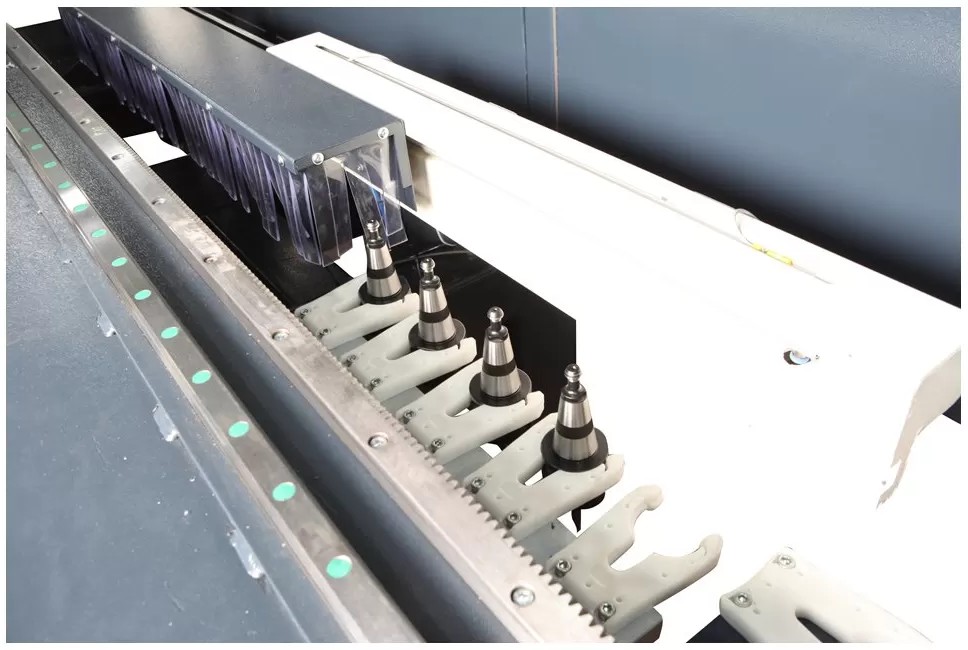

Ax: 7,5 kW, 0–24.000 rpm reglabil ISO 30 cu rulmenți ceramici, răcit cu aer. Înclinare la orice unghi între 0°–180°. Magazie de scule cu schimbare automată: Plasată pe corpul mașinii cu 6 poziții pentru scule standard. Lama de chertat de 200 mm este, de asemenea, integrată în interior. Informații despre axe: Axa X: Servomotor fără perii cu angrenaj care se mișcă pe cremalieră și pinion elicoidal și ghidaje liniare. V/max: 70 m/min. Axa Y: Servomotor fără perii cu angrenaj care se mișcă pe cremalieră și pinion elicoidal și ghidaje liniare. V/max: 60 m/min. Axa Z: Servomotor cu sistem de frânare care se mișcă pe șurub cu bile. V/max: 25 m/min. Axa A: Servomotor care se mișcă pe reductor cicloid armonic cu joc zero. Lungimea de prelucrare a profilului: 3.200 mm. Dimensiuni de prelucrare a profilelor (sus și față): 230 x 300 mm. Dimensiuni de prelucrare a profilelor (sus, față și spate): 150 x 300 mm. Lungimea maximă a sculei: 120 mm. Diametrul maxim al sculei: 30 mm. Diametrul maxim al discului de tăiere: 180 mm. Putere totală instalată: 13 kW / 30A / 400V / 50-60 Hz. Presiune și consum de aer: 6-8 bar / 50 l/min.
